一、概述

　　行星齒輪減速器是個量大面廣的產品，幾乎在國民經濟各個領域都少不了它。本產品廣泛應用于冶金、礦山、超重、

　　運輸、水泥、建筑、化工、紡織、印染、制藥、食品環保等行業適用于齒輪圓周速度不大干12m/s輸入轉速不大干

　　1500r/min.工作環境溫度為-40℃-45℃的傳動機械；可正反兩個方向運轉。

　　NGW系列減速器是漸開線直齒行星齒輪減速器。技術先進結構新穎，主要用于冶金、礦山、水泥、起重、運輸、

　　紡織、印染、化工、輕工等行業。

　　二、特點

　　1重量輕體積小與常用圓柱齒輪減速器相比重量減輕1坨以上體積可以縮小1/2-1∞

　　2傳動效率高,單級傳動效率達0.97;兩級可選094,三級可選0.91

　　3傳動功率范圍大，可由1千瓦到1300千瓦

　　4采用硬齒面技術使用壽命長適用性廣。

　　三、適用條件

　　1高速軸最高轉速不超過1500轉／分

　　2齒輪圓周速度不超過10米/秒

　　3工作環境溫度為-40℃到45℃，

　　4可正反兩方向運轉

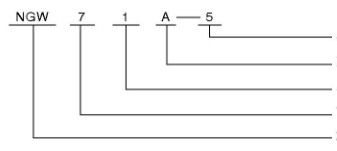

　　四、標記

　　5  公稱傳動比

         A  改良型

　　1   單級加速器（級數）

　　7   7號機座（機座號）

　　NGW   加速器型號

　　五、減速器外形及安裝尺寸

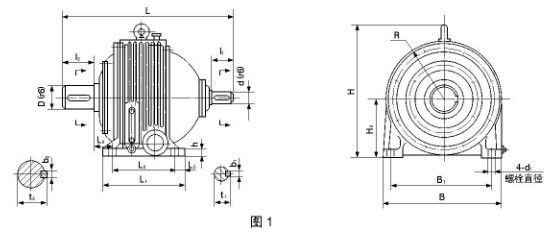

    1、單級減速器型式、尺寸見圖1

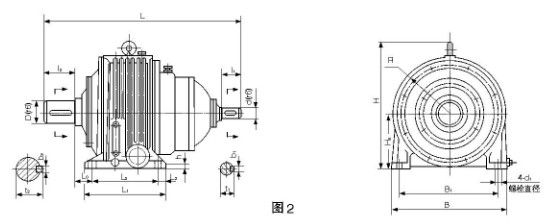

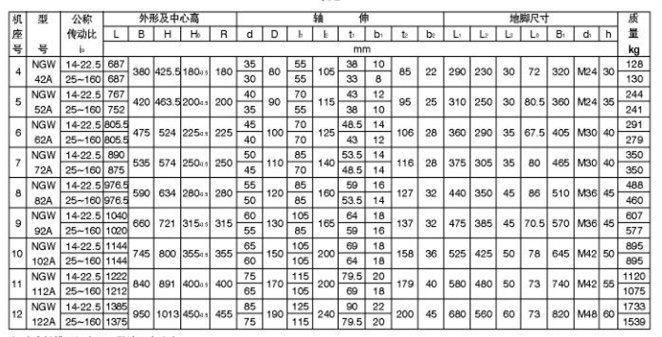

2、兩級減速器型式、尺寸見圖2和表2

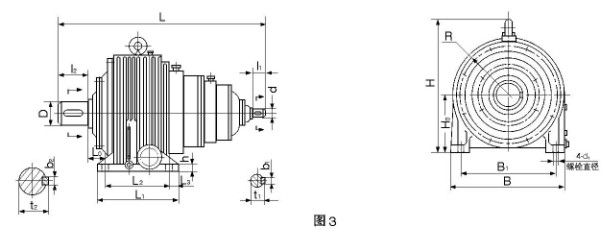

3、三級減速器型式、尺寸見圖3

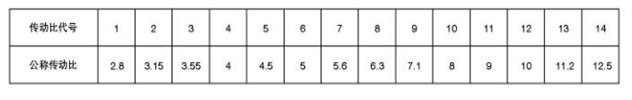

4.單級傳動比

5.兩級傳動比。

6.三級傳動比。
